關于常見刮板流量計的設計及其基本原理解說
來源：上海自動化儀表有限公司作者：發表時間：2019-07-31 09:25:02【小中大】
刮板（主要元件）按照嚴格的準則和公差制造，最常用于測量流速，限制流量和減少壓力。流量限制的原理創建差壓，使用輔助設備流量變送器或流量指示器測量液體，氣體和蒸汽應用的流量，然后將差壓測量轉換為模擬4-20mA信號或數字信號直接進入提供瞬時流量的顯示器。常見的刮板設計有：
1.鋒利：邊緣（同心）
2.方形：邊緣（偏心）
3.方形邊緣（Segmential）
4.半徑（噴嘴）：象限
可以精確測量取決于計算和刮板設計的體積流量或質量流量測量。我們的噴嘴型刮板提供通向圓柱形部分（喉部）的會聚曲線輪廓，用于處理通常侵蝕傳統尖銳邊緣刮板的磨蝕性流體的低摩擦力可以用噴嘴型刮板有效地測量。
刮板的基本原理：
流量噴嘴特別適用于測量蒸汽流量和其他高速流體，含有一些固體，濕氣和類似材料的流體。因為精確的輪廓并不重要，所以可以預期流動噴嘴在侵蝕或其他惡劣條件下長時間保持良好的校準。由于其流線型輪廓，它傾向于通過喉部掃過固體或水分，并且遠遠優于這些服務中的刮板。
在各種工業應用中，刮板是測量流量，限制流量或降低管道系統壓力的經濟有效的方法，例如：
1.天然氣
2.發電（蒸汽）
3.石化和煉油廠
4.水處理廠
5.油過濾廠
由于其多功能性，低成本，可靠性和準確性，各種形狀和尺寸的刮板（主要元件）仍然是測量差壓的最常見形式。流量變送器（次級元件）的技術進步，可以在提供精確的流量測量時轉換壓差以及對入口壓力和溫度變化的補償。其他改進包括遠程診斷輔助設備的錯誤，進一步降低了不必要的維護成本。

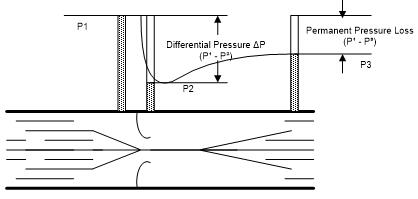

永久壓力損失是入口壓力減去回收的出口壓力，β比率越高，PPL（永久壓力損失）越低。β比率是孔口直徑除以管道內徑B = d/D，其中B-Beta比率，d-Bore直徑和D-管道內徑。 伯努利原理指出，無論條件如何，流中所有能量的總和必須保持不變。特別是對于DP流量，這意味著上游的靜態能量（壓力），動能（速度）和勢能（高度）之和等于下游的靜態，動能和勢能。
