敘說有關質量流量計的流量曲線和安裝技巧
來源：上海自動化儀表有限公司作者：發表時間：2019-07-31 09:24:05【小中大】
質量流量計雖然比其它流量計更易于安裝，但需要正確安裝和良好開發的流量剖面才能正確執行。如果可能的話，盡可能避免在干擾的下游安裝儀表（特別是閥門），或線路中可能導致不均勻流動剖面和渦流的任何東西，并可能導致信號輸出錯誤。
1.流量調節和直線運行
選擇可用于安裝儀表的最長的直管部分，以獲得均勻，發達的流動剖面。我們建議至少有15個上游直管的管道直徑，以確保在測量點處形成良好的流動剖面。然而，這建議的距離隨著干擾（例如，配件，閥門，彎頭，減少，擴展以及PVC和HDPE管道）而增加。

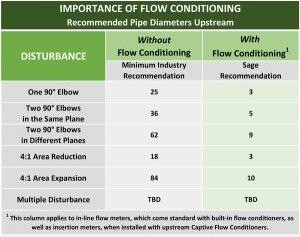

流量調節器是流量計的標準配置，1/2或更大，可用作質量流量計的組件。顯示的圖表提供了建議的直線運行的示例，以確保測量點處沒有流動干擾。
2.流量調節劑
我們公司推薦用于質量流量計的強制流量調節器，用于無法推薦直通的安裝。當使用這些調節器時，必須使探頭恰好位于強制流量調節器組件下游的一個管道ID直徑（即4“管中4”；6“管中6”，依此類推），或錯誤發生。
3.探針插入指南：
插入式可通過標準1/2“OD探頭支撐組件獲得；3/4“也可用。標準探頭長度為6，12，15，18，24，30，36和48。通過管壁或管道（如果環境空氣）安裝探頭組件的常用方法是使用壓縮接頭（STCF05）。閥門組件（SVA05）非常有用，強烈推薦用于加壓應用或其他氣體，如天然氣?？蛇x配法蘭安裝。我們公司的質量流量計可以組裝和校準，幾乎可用于任何尺寸的管道或管道（1英寸或更大）。質量流量計包括增強傳感部件的探頭組件（自加熱流量傳感器和溫度/參考傳感器）；傳感器驅動電路；微處理器儀表板和變送器外殼。
質量流量計的安裝技巧：
安裝時，必須將探頭插入過程氣流導管中的正確位置，以允許氣體穿過傳感器部分的傳感器“窗口”。如圖所示，定位傳感器的“感應點”或活動部分（距離探頭末端0.5英寸）。
安裝深度：
插入探頭，使傳感器位于管道中心，并符合安裝深度表中指示的正確深度。
大型管道或堆棧應用：
我們公司的多數流量計可用于大型圓形管道或大于36的管道。“對于中型圓管（18-36），兩米可能就足夠了。在所有情況下，建議聯系客戶服務部門以協助此類應用。
