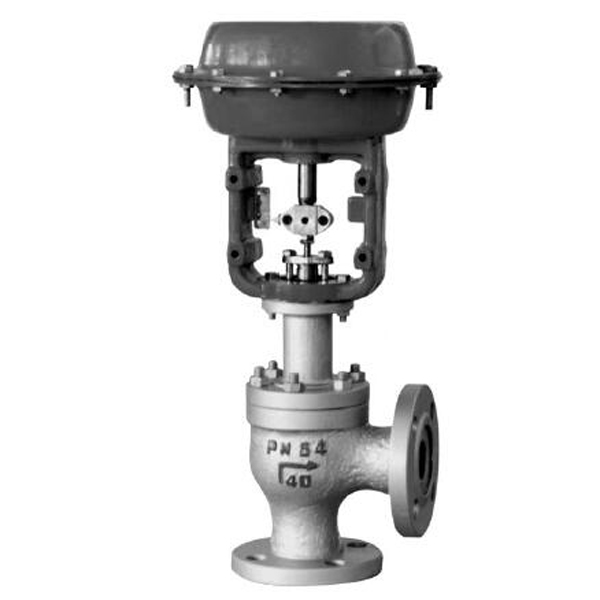

ZHAS輕小型氣動薄膜角形調節閥
產品說明： 一、ZHAS輕小型氣動薄膜角形調節閥 概述ZHAS系列輕小型氣動薄膜角形調節閥由ZHAB型氣動薄膜多彈簧執行機構和角形閥組成。體積小、重量輕。閥芯采用頂端導向結構，閥體內結
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
一、ZHAS輕小型氣動薄膜角形調節閥 概述
ZHAS系列輕小型氣動薄膜角形調節閥由ZHAB型氣動薄膜多彈簧執行機構和角形閥組成。體積小、重量輕。閥芯采用頂端導向結構，閥體內結構簡單、無死角；因此可以避免結焦,粘結,堵塞,有一定自凈能力。本產品適用于調節高粘度,含有懸浮物和顆料狀物質流體的介質。
二、產品型號及編制說明
|
產品型號 |
標準型 |
熱片型 |
|
ZHA/B(S)-64型 |
ZHA/B(S)-64G型 |

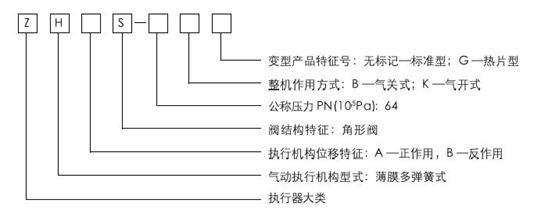

型號編制說明
例：ZHAS-64B表示氣動薄膜多彈簧角形調節閥，公稱壓力為PN6.4MPa，執行機構為正作用，閥的作用方式為氣關式。
三、連接形式
法蘭連接，法蘭標準按JB79-59 PN6.4MPa
四、主要技術參數
|
公稱通徑DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||
|
閥座直徑 DN(mm) |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
|
額定流量系數Kv |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
流量特性 |
直線、等百分比 |
|||||||||||||
|
公稱壓力PN (MPa) |
6.4 |
|||||||||||||
|
配用執行機構型號 |
ZH A/B-22 |
ZH A/B--23 |
ZHA/B-34 |
ZHA/B-45 |
||||||||||
|
膜片有效面積Fe(cm2) |
350 |
350 |
560 |
900 |
||||||||||
|
額定行程 |
10 |
16 |
25 |
40 |
60 |
|||||||||
|
作用方式 |
氣關式；氣開式 |
|||||||||||||
|
彈簧壓力范圍(kPa) |
標準20～100；可選用40～200；20～60：60～100；80～240 |
|||||||||||||
|
氣源壓力(MPa) |
標準0.14： 可選用0.25，0.40 |
|||||||||||||
|
氣源接口 |
M16×1.5 |
|||||||||||||
|
固有可調比R |
30：1 |
|||||||||||||
五、主要技術性能指標
1.本產品企業標準代號： Q/YXBM812
2.主要性能指標
|
序號 |
項目 |
技術指標（不帶閥門定位器） |
技術指標（帶閥門定位器） |
|
|
1 |
基本誤差 |
±5% |
±1% |
|
|
2 |
回差 |
3% |
1% |
|
|
3 |
死區 |
3% |
0.4% |
|
|
4 |
泄漏量 |
10-4 ×閥額定容量 |
||
|
5 |
額定流量系數誤差 |
Kv>5 |
±10% |
|
|
Kv≤5 |
±20% |
|||
|
6 |
臨界流量系數Cf |
流開：0.93；流關：0.80 |
||

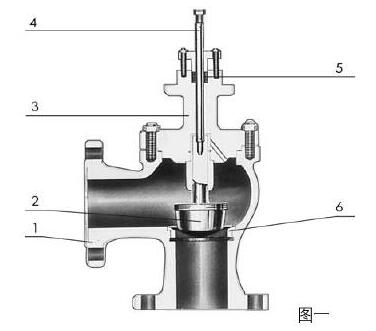

七、主要零件的常用材料
