智能壓力變送器的技術特點及其外形安裝事項簡析
來源：上海自動化儀表有限公司作者：發表時間：2018-05-16 09:50:08【小中大】
我們上海自動化儀表有限公司生產的壓力變送器，壓力敏感核心采用了高性能的硅壓阻式壓力充油芯體，內部的專用集成電路將傳感器毫伏信號轉換成標準遠距離的傳輸電流信號，可以直接與計算機接口卡、控制儀表、智能儀表或PLC等方便相連。該系列壓力變送器廣泛應用于工業過程控制、石油、化工、冶金等行業。
1、壓力變送器的性能指標如下：
⑴ 工作溫度：0℃～85℃；
⑵ 精度：±0.5％FS
⑶ 補償溫度：0℃～60℃；
⑷ 溫漂：2％FS（0℃～60℃）；
⑸ 絕緣電阻：50MΩ/250V；
⑹ 多級電氣保護；
⑺ 12-36V DC供電，0-10V、4～20mA、485輸出。
2、外形及安裝
外形結構見圖1，
壓力變送器（軟線投入式）由殼體、放大器、接線端子、防護帽、中空導線等組成。
3、安裝方法
⑴ 選擇易于操作、維護的地方進行安裝；
⑵ 應盡量遠離振動源安裝；
⑶ 應盡量遠離熱源的地方；
⑷ 投入式液位變送器安裝時，金屬探頭要沉入容器底部。
4、安裝注意事項（客戶接線端）
⑴ 若客戶另外接線，必須采取防水措施（如封閉接線盒等）。如果沒有或比較簡單，可使導線彎曲向下安裝（如圖），防止進
水,避免出現故障。
⑵ 液位探頭投放到水中，最佳能固定，并且遠離進水口。

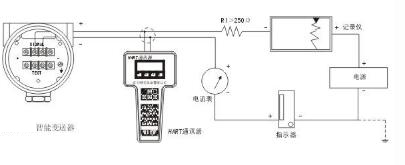

5、接線方法
? ：電源正（紅）； ：輸出（黑）；
6、安全使用注意事項
⑴ 變送器進壓口內有隔離膜片，切勿人為用異物觸碰。
⑵ 電氣連接請嚴格遵照接線方法，接線錯誤會造成放大電路的損壞。
⑶ 壓力變送器安裝，請勿利用導線吊裝產品之外的重物。
⑷ 探頭定期清淤，以免進壓口阻塞。
⑸ 導線為特制防水導線，安裝、使用過程中應杜絕磨損、刺破、劃傷導線，若現場存在以上問題，導線應采取保護措施。此類問題的發生造成故障的，廠家維修時要收取導線的費用。
⑹ 安裝使用中如遇到問題請與上海自動化儀表有限公司聯系，在產品發生異常時，請不要擅自打開進行修理。
