海水淡化廠受益于具有獨特虛擬參考功能的電磁流量計
來源：上海自動化儀表有限公司作者：發表時間：2018-12-05 08:44:59【小中大】
在某些應用中，電磁流量計的常規接地可能造成特殊挑戰。本文闡述了這些挑戰并揭示了一個獨特的挑戰解決方案特別適用于有問題的應用程序，其中一些是常見的在海水淡化設施。提供了成功化學應用的一個例子。
幾十年來，電磁流量計（電磁流量計s）一直是測量體積的首選導電液體的流動。這是真的許多行業，如化學，制藥，食品，飲料和整個水/廢水行業。測量原理的基礎是法拉第定律感應，其中在電極處感應電壓與導電流體移動的速度成比例在磁場中。測量的內壁管必須是電隔離的，只有電極與液體接觸。因此，大多數電磁流量計測量管內襯有硬橡膠或其他彈性體，或在流體具有極強腐蝕性的情況下，它們可以完全由陶瓷制成。
接地
與所有電氣設備一樣，電磁流量計必須接地符合防護安全規定接地或電位均衡。 電磁流量計接地
確保主要防觸電保護。在里面發生接地故障時沒有危險電壓轉移到設備的導電部分。但是，最重要的是測量，適當?shù)慕拥靥峁┕潭ǖ膮⒖茧娢?，這是至關重要的因為電磁流量計信號電壓通常約為毫伏或更小。 電磁流量計信號轉換器只有極少時才能最有效地處理這種小的感應信號介質的感應電壓與參考電位之間的差異轉換器。換句話說，接地越好，流量測量越好。
下面詳細介紹了確保牢固接地的三種經典方法。此外，最新的虛擬參考方法，無需將流體接地還討論過。
三種經典的接地方式
1-導電管接地
這是最簡單的接地方式。在導電管道（鋼或鋼管）不銹鋼）液體與金屬直接接觸，因此它具有與接地管相同的電位。因此，電極上的信號電壓具有固定參考電位，不需要額外的流體接地機制用于電磁流量計使用。
2-非導電管道的接地環
對于陶瓷，塑料或混凝土和內部涂覆的鋼管，帶來流體通過使用金屬接地環來確定已知的固定電位。最大化有效性建議在流量計的入口和出口上安裝一個。每個環與流體導電接觸并與傳感器接地。將管道裝配到儀表的法蘭時，必須限制墊圈任何泄漏潛力。安裝的接地環和墊圈不得干擾流量因為這可能影響儀表性能。這種技術上可靠的方法有幾十年來在無數應用中得到了證實。但是，更高的接地當化學腐蝕性介質需要特殊材料時，環成本適用。一個例子是大型管道大小的海水淡化設施中的海水流入要求和不銹鋼接地環不適合。雜散電流可以通過接地環和接地電纜傳播到哪里流體和地面之間存在持久且顯著的電勢。在那時，那些接地環會因電化學反應而惡化用液體。
3-接地電極接地
一些供應商將為電磁流量計提供位于入口處的單個接地電極儀表的一側。它與傳感器外殼直接接觸并連接電磁流量計傳感器的功能接地（FE）點。這種附加電極通常是比同等的接地環便宜得多，但它們提供的表面要少得多因為各種原因，他們的表現效果較差。通過電解作用，接地電極比環更容易被破壞在存在電勢差異的情況下。由此產生的流體泄漏路徑因此，電極將導致最終的電磁流量計的最終破壞在影響過程的同時需要更換。同樣，磨料固體水平管道可以通過侵蝕快速破壞這些接地電極。接地電極上的沉積物會抑制基本的流體接地功能，因此也抑制了測量性能。在配備大型電磁流量計的情況下接地電極，當一個電磁流量計校準時，也會出現明顯的偏差導電管道用于隔離管道應用中。經典接地的最新替代方案：虛擬參考在某些應用中，傳統的電磁流量計接地方法存在問題：對于例如，在具有陰極腐蝕保護的管線中或在電鍍設備中，a電極和地之間存在電壓。在海水淡化廠任何金屬與化學腐蝕性流體接觸，包括接地環或電極通常由昂貴的材料制成。這些可以加起來很高管道尺寸超過6英寸的成本。
科隆針對這一問題的獨特而有效的解決方案被稱為“虛擬參考”或有時“虛擬接地”。使用虛擬參考，電磁流量計傳感器可以安裝在任何類型的管道中，沒有接地環或電極。轉換器輸入放大器評估流體在測量電極處的電位一種專利方法用于產生抵消電壓以消除誘導電壓電噪聲。該電壓用作流量信號的參考電位處理。

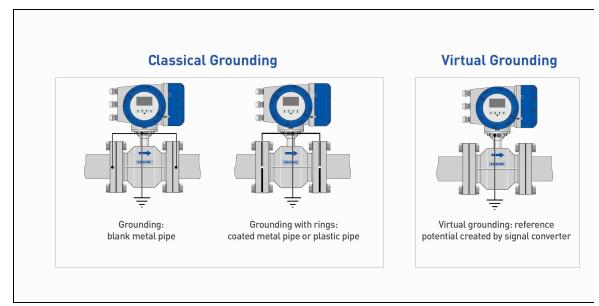

圖2具有經典和虛擬參考接地營銷傳播的電磁流量計圖
這種方法有幾個優點：一方面，沒有額外的流體接地設備是必要的。這個優點不應該因為錯誤而被低估接地是操作電磁流量計的最常見錯誤原因。消除接地環和更簡單地安裝電磁流量計導致降低總體成本。與使用接地電極或環不同，沒有風險當系統存在潛在差異時，電解破壞。流浪電流不能從產品流過接地路徑。不接地使用是也可能在電壓或電流管道上施加電壓和電流電鍍處理。虛擬參考可用于?英寸以上的傳感器和流體電導率等于或高于200μS/ cm。酸性線上的虛擬參考應用
上海自動化儀表有限公司在1999年為電磁流量計的虛擬參考專利提供了這種方法的專利只有制造商在其流量計中使用此方法。以下示例
圖1說明了在實踐中證明了幾乎接地的電磁流量計的應用。

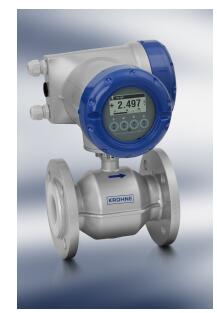

上海自動化儀表有限公司電磁流量計具有虛擬參考的DN10至300（3/8“至12”）電磁流量計的尺寸。這些工具是例如，用于酸處理工藝，例如不銹鋼酸洗。這里，由氫氟酸，硝酸和水組成的混合酸流是測量。該過程在90°C（194°F）和3巴（43 psi）的壓力下運行，酸以1.5米/秒（5英尺/秒）的速度流動。
上海自動化儀表有限公司的自動化工程師總結了一些好處：“如果沒有這個虛擬參考，就必須使用接地環。因為這些環必須由不同材料制成，用于不同的介質，很容易混淆在安裝過程中。因此，化學品很可能會出現問題阻力不確定。同時，這些接地環可以非常好昂貴 - 所以不需要它們會導致顯著的成本降低。“從內置參考電極切換到虛擬電極是合理的，因為簡單的技術可行性。上海自動化儀表有限公司使用小型管道作為參考電極不能安裝。 “虛擬參考的原理表現非常好從第一個樂器開始就好了。 困難的應用程序甚至沒有問題例如，在電磁流量計之前混合兩種不同溫度的酸，“說Helmut Platzer總結了他對上海自動化儀表有限公司儀表的經驗。該使用帶有虛擬參考的電磁流量計意味著大大簡化了工作上海自動化儀表有限公司在安裝設備時，在許多領域可以節省成本，同時最大限度地減少成本泄漏潛力。
圖3使用虛擬參考安裝電磁流量計
如此示例所示，具有虛擬參考的上海自動化儀表有限公司 電磁流量計可靠地執行即使在最惡劣的條件下。當提到的條件有關產品的直徑和電導率得到滿足，電磁流量計可以安裝在所有產品中經典接地是一個挑戰的系統。海水淡化的虛擬參考上海自動化儀表有限公司還在大量電磁流量計上部署了虛擬參考選項安裝在海水淡化廠。特殊接地環或電極材料不需要海水，因此減少了資本支出和改善在電氣保護管道中的長期性能。
如需了解更多產品詳細信息，可咨詢上海自動化儀表有限公司分廠導航里的上海自動化儀表九廠欄目頻道。
