如何在工業管道應用中選擇球閥的案例分析
來源：上海自動化儀表有限公司作者：發表時間：2019-07-19 09:16:53【小中大】

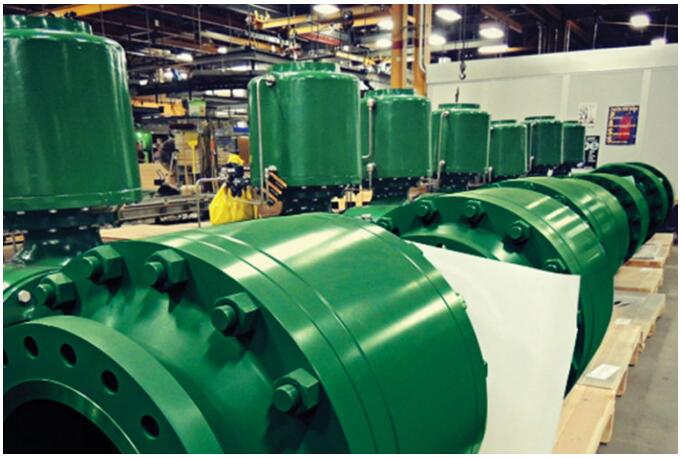

管道球閥（如圖1所示）通常在現場誤用。例如，隔離閥通常用于控制應用，導致流量控制不良和可能的閥門損壞。這是因為它們的密封和填料設計通常不適合節流應用。在大多數情況下，控制應用在閥門上的壓降相對較高，可能導致噪音，氣蝕和振動增加。沒有足夠的調整，控制閥不適合應用，并且可能因這些壓降引起的噪音，氣蝕和振動而損壞。精確的可控性很大程度上取決于球軸連接，足夠的軸導向，填料設計和執行器類型。隔離閥不具備這些類型的節流應用所需的功能。另一方面，控制閥不應用于隔離應用。控制閥設計為具有ANSI/FCI 70-2規定的固有泄漏，這通常使它們不適合隔離應用。大多數控制閥也沒有像隔離閥那樣經過防火測試。并且，對于隔離閥和控制閥，流量系數（Cv）的計算方式不同。
1.內部隔離閥：

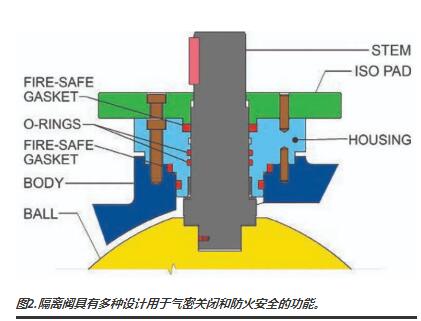

在管道上，當附近的控制閥關閉時，隔離閥通常用于隔離過程流體從下游移動。對于每個控制閥，如果適用，上游和下游應有隔離閥。隔離閥使用非機械保持密封來利用密封注入口進行緊密關閉。這些閥門采用O形環式填料（見圖2），非常適合低循環應用，包裝包括防火墊片。這些閥門既可以手動操作，也可以由執行器自動操作。
球/軸連接通常是固定的或具有雙D型設計。執行器/閥軸連接是鍵控的。這些連接在設計中具有固有的空轉運動，并且在節流時閥門可能表現不佳，選擇隔離閥時，請查找：①密封注入口用于緊密關閉；②適用于埋地服務應用；③O形圈包裝結構；④適合手動操作；⑤符合API 6D。
雖然隔離閥適用于低循環應用，但它們不是動態性能的理想選擇。隔離閥不是設計成與控制閥一樣安裝在0到90度之間的角度，而應該只能完全關閉或大開。
2.一般服務控制閥：

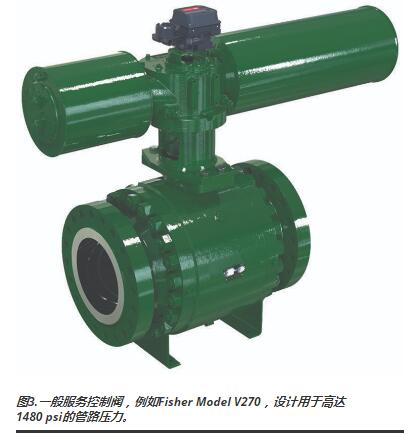

一般服務應用不需要噪聲衰減，氣穴保護或嚴格控制。因此，一般維修閥門沒有花鍵軸或衰減器，但仍配備動態應用。嚴酷的服務應用是預期會產生過大的噪音或氣蝕的應用。一般服務，耳軸安裝和全孔管道球閥（如圖3所示）可用于控制和隔離應用。它具有節流所需的機械保持密封，而沒有密封失效的風險。在低行程下節流時，在閥門上施加高壓降會導致非機械保持的密封件從載體中被吸出，導致密封件損壞并防止閥門關閉。
其他功能包括活載式包裝和堅固的傳動系統，旨在在中途旅行時正確吸收能量。當控制閥節流時，它會吸收能量，從而在閥軸上產生側向負載。帶負載的填料在這些條件下引導閥軸。機械保持密封可防止在流量顯著減少時經常出現的壓降期間損壞飾板。選擇通用服務控制閥時，請查找：①設計符合B16.34和API 6D；②機械固定密封插件；③活裝包裝。
一般服務控制閥幾乎可用于任何不需要降噪和極高精度的應用。然而，雙D或銷釘球軸連接不能提供最高性能，因為一般服務應用通常不具有嚴格的節流要求。
3.嚴重的維修閥門：

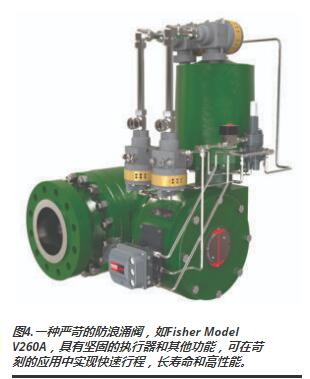

典型的嚴苛服務應用需要高性能驅動。這可能需要快速行程速度或更高周期。在選擇嚴苛工況的閥門時，需要考慮正確的O形圈，執行器附件和其他閥門組件和功能。為了大大減少空轉，一個嚴苛的服務，耳軸安裝和全孔管道球閥（如圖4所示）具有花鍵球、軸和軸、執行器連接。
在嚴苛的服務應用中，氣蝕可能是一個問題。當管道流體流過像控制閥這樣的固定限制時，壓力下降。根據壓降的嚴重程度和與過程相關的流體特性，這可能導致氣穴現象。當靜脈收縮處的壓力低于該過程的蒸汽壓力然后向下游恢復時，發生空化。氣蝕會導致閥體和閥體的大量損壞。在燃?xì)夥?wù)中，控制閥上的高壓降會產生噪音和振動。因此，處理這些氣蝕和噪聲源對于防止在嚴苛的維修應用中對閥門造成的損壞至關重要。
管道球閥可提供各種類型的抗氣蝕和噪音防護裝飾，以分級壓降并防止氣穴現象。這允許閥門不立即承受整個壓降。選擇嚴苛的維修球閥時，請查找：①防氣蝕裝飾；②花鍵軸連接；③快速撫摸功能；④適用于特殊結構的適應性產品平臺
4.管道應用：
球閥可用于以下應用：①在一個門站內；②作為工人/監控閥；③提供過壓保護；④作為泵站壓力控制閥；⑤在壓縮機站內；⑥提供防浪涌保護。
隨著管道氣體從高壓管道行進到城市中的低壓管道，氣體通過帶有工人和/或監控閥的閘門站來降低壓力。工作閥處理壓降并在下游保持較低的壓力。這種相當大的壓降會產生噪音和振動。通常，需要降噪調整以及提供嚴格節流控制的功能。監視器充當工作人員的備份；如果發生某些事情，它會接管并控制下游的壓力。雖然監控閥可能需要較少的節流控制，但仍可能需要像控制閥那樣執行。過壓保護或超級監控閥通常用作一般維修閥。它可以位于工人和監視器的上游，也可以位于門站或壓縮站的入口處。如果工作站需要關閉，該閥門將關閉，因此節流控制和關閉對于此應用非常重要。
泵站壓力控制閥可在完全打開時最大限度地降低壓降。這些閥門需要能夠處理具有較高壓降的瞬態條件：通常在啟動期間發生，這可能導致空化時間。壓縮機站可以在管道上每隔50到100英里放置一次，以幫助增加壓力。通常，防喘振控制閥用于防止壓縮機經歷喘振，這會對設備造成代價高昂的損壞。
5.結論：
選擇合適的球閥可以獲得更長的正常運行時間和更好的性能，并且可以防止“吸出”密封件并損壞傳動系。正確的閥門將提供適當?shù)目刂撇p少所需的閥門維護。用戶應檢查公布的規格，以確保閥門符合上述要求。閥門制造商應該能夠提供技術幫助并證明所考慮的閥門已用于類似的管道應用中。
